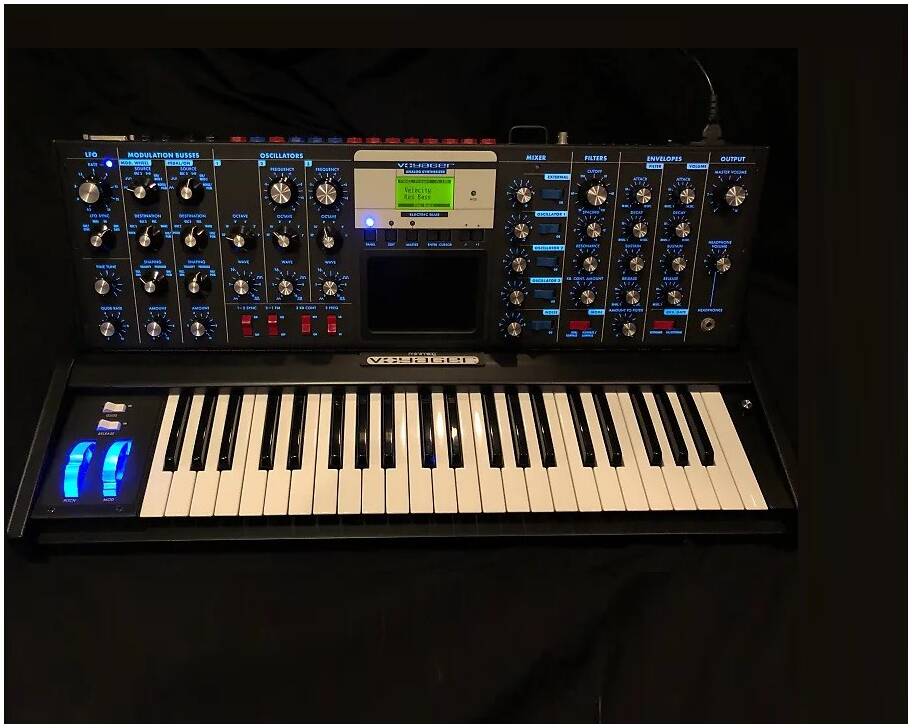

Moog Minimoog Voyager Electric Blue Edition имеет всю звуковую мощь и функциональность традиционного синтезатора Minimoog Model D, производимого компанией Moog Music Inc. с 1970 по 1982 годы.
Minimoog Voyager Electric Blue Edition отличается от модели Minimoog Voyager Performer Edition корпусом из древесины ясеня, имеющим черное покрытие с синей "крошкой". Подсветка передней панели и светодиоды также синие. Кроме того, в инструменте другие пресетные пэтчи.
Кроме того, Minimoog Voyager имеет много новых особенностей, например, сенсорный дисплей, MIDI-интерфейс, обширные средства редактирования пэтчей, подсветку панели и множество новых интересных объектов панели управления. В сигнале совмещается звук, генерируемый 3-мя широкодиапазонными осцилляторами высокой стабильности, управляемыми напряжением (VCO), одним генератором шума и сигнал от внешнего источника. Звук модулируется двумя генераторами огибающих (ADSR) и одним многоволновым генератором низкой частоты (LFO).
Исполнительская часть состоит из 44-клавишной динамической клавиатуры с послекасанием, колесами высоты тона и модуляции, сенсорной панели и множества входов для контроллеров/педалей. Имеется стереовыход и вход для внешнего источника сигнала, который можно микшировать со звуком осцилляторов и обработать фильтром. Minimoog Voyager оснащен панелью управления с изменяемым углом наклона, относительно исполнителя, и корпусом из цельного дерева. Питание напрямую от сети переменного тока 100-240В.
Среди пользователей Voyager EBE Jesse Carmichael из Maroon5 и Printz Board из Black Eyed Peas. Инструмент обладает практически всеми возможностями Minimoog Model D, выпускавшегося компанией Moog Music c 1970 по 1982 год c добавлением ряда новшеств, включая трех-координатный тачскрин, MIDI, расширенные возможности коммутации модулей и новый функционал панели.
Модуль осцилляторов 3 широкодиапазонных высокостабильных VCO с переменной формой волны.
- Ручками FREQUENCY настраивается частота осцилляторов №2 и №3 по отношению к осциллятору №1 в диапазоне +/- квинта
- Переключателями OCTAVE настраивается октава осцилляторов в диапазоне 6 октав
- Ручками WAVE плавно настраивается форма волны каждого из осцилляторов в порядке: Треугольная — Пилообразная — Прямоугольная :(широкая) — Прямоугольная (узкая)
- Переключателем 1-2 SYNC включается синхронизация формы волны осциллятора №3 с частотой осциллятора №1, чем достигается особый драматичный тембр
- Переключателем 3-1 FM включается линейная частотная модуляция осциллятора №1 по осциллятору №3
- Переключателем 3 KB CONT отключает контроль частоты осциллятора №3 от клавиатуры, то есть, 3-ий осциллятор начинает "гудеть" на одной частоте
- Переключателем 3 FREQ в положении LO опускает частоту осциллятора №3 в суб-аудио диапазон, что позволяет ему работать как низкочастотному аудио- или модулирующему осциллятору
Модуль микшера
5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами
- Расположенными слева ручками настраивается уровень соответствующего канала
- Расположенными справа переключателями соответствующий канал выключается полностью
- Канал EXTERNAL относится к внешнему звуковому источнику
Модуль фильтров
Двухрежимный модуль резонансных фильтров работает в режиме Dual Lowpass и Highpass-Lowpass. В режиме Dual Lowpass, фильтры работают в параллельном режиме, по одному на каждый выходной канал. В режиме Highpass-Lowpass, фильтры работают последовательно.
- Ручкой CUTOFF настраивается исходная частота среза обоих фильтров
- Ручкой SPACING устанавливается разница в частоте между фильтрами в диапазоне +/- 3 октавы
- Ручкой RESONANCE регулируется уровень резонанса обоих фильтров в диапазоне от чистого Lowpass до самовозбуждения
- Ручкой KB CONT AMOUNT устанавливается уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши
- Переключателем Dual Lowpass/Highpass-Lowpass выбирается режим работы фильтров
Модуль огибающих
Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.
- Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)
- Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)
- Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)
- Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)
- Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр в диапазоне от Full negative (обратного формирования) до Full positive (прямого формирования)
- Переключателем ENVELOPE GATE устанавливается, будет ли огибающая управляться от клавиатуры или от внешнего Gate контроллера
Модуль LFO (генератора низкой частоты)
Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато
- Ручкой RATE устанавливается частота колебания LFO в диапазоне от 0.2 Hz до 50 Hz
- Переключателем SYNC выбирается источник синхронизации: клавиатура, внешний генератор огибающей, внешний Gate источник, отсутствие всякой синхронизации
- Индикатор RATE визуально показывает частоту колебаний волны
Модуль модуляционных шин
С данной панели устанавливаются такие параметры, как: Исходный блок, блок назначения и формирующие сигналы для колеса модуляции и шины внешней педали.
- Переключателями SOURCE выбирается источник модуляций: LFO треугольной или прямоугольной волны, осциллятор №3, Sample & old, внешний источник (MOD2) или шум
- Переключателями DESTINATION выбирается блок, на который будет посылаться модуляция: Все звуковые генераторы, только осциллятор №2, только осциллятор №3, частота среза фильтров, форма волны осцилляторов или частота LFO
- Переключателями SHAPING выбирается послекасание клавиатуры, огибающая фильтра или сила нажатия, как формирующий сигнал
- Ручками AMOUNT устанавливается общий уровень модуляции для каждой шины
Модуль выходного каскада
- Ручкой MASTER VOLUME устанавливается общий выходной уровень громкости
- Ручкой HEADPHONE VOLUME устанавливается уровень громкости выхода для наушников
- Гнездо HEADPHONES: Предназначено для разъема ¼" TRS (стандартные наушники)
Модуль скольжения и подстройки
- Ручкой GLIDE меняется скорость скольжения тона (портаменто) от ранее нажатой ноты до позднее нажатой при игре легато
- Ручкой FINE TUNE настраивается общий строй инструмента
Программные возможности
Сохранение и восстановление состояния передней панели: За исключением точной подстройки, состояние всех органов управления может быть сохранено в энергонезависимой памяти. Всего может быть сохранено до 128 пэтчей.
Передача и прием клавиатурных данных по MIDI: Полифонические сообщения канала: Note-On и Note-Off с Velocity могут быть переданы по MIDI. (номера нот — 53-96). Инструмент воспринимает по MIDI сообщения Note-On и Note-Off (Динамика 0-127) монофонически с устанавливаемым пользователем приоритетом ноты.
Элементы управления управляются по MIDI Control Change.
Загрузка и дамп банков тембров по MIDI: Банки пэтчей, а также, единичные программы, могут быть переданы и приняты по MIDI SysEx.
Обновление операционной системы по MIDI: ОС инструмента может быть обновлена с MIDI SysEx файлы (*.syx), которые всегда можно найти либо на нашем сайте, либо на официальном веб сайте Moog Music Inc. в разделе Support Docs and Software
Элементы исполнительского управления
44-х клавишная клавиатура передает сигналы высоты тона, Gate, скорость нажатия (Velocity) и силу давления (Aftertouch)
Колеса: Колесо высоты тона (Pitch bender) может изменять высоту тона в диапазоне +/- октава. Колесо модуляции (Mod wheel) управляет глубиной колебаний LFO.
Переключателями GLIDE и RELEASE включаются/выключаются функции портаменто и фаза затухания огибающих.
Сенсорная панель позволяет управлять разными параметрами с помощью перемещения и нажатия пальца исполнителя на экране
Задняя панель выводов
Входы для педалей/аналоговых контроллеров:
- Volume
- Pan
- Fliter cutoff
- Waveform
- Pitch
- MOD2 — внешний источник модуляций
- MOD1 — Вход для педали модуляции
- Sample & Hold
- Envelopes rate
- LFO rate
Accessory Port — Порт для аксессуаров предназначен для посыла из инструмента сигналов CV и Gate. Порт выполнен на стандартном коннекторе DB-25 и задуман для подключения к CV расширению Moog VX-351. LFO SYNC — Сигнал от ножного переключателя или Gate сигнал поданный на этот вход, сбрасывает волну LFO к началу её цикла
Envelope Gate — поданный на этот вход Gate сигнал, запустит вновь огибающую.
Sample & Hold Gate — поданный на этот вход Gate сигнал, запустит вновь Sample & Hold
Release — Подключенный на этот вход ножной контроллер будет работать аналогично переключателю Release на клавиатурной панели.
Mixer Ext In — Вход для внешнего звукового сигнала инструментального или линейного уровня
Mix Out/Fliter Audio In — Вывод фактически работает как разрыв (insert) между блоком микшера и блоком фильтров. При подключении ¼" разъема TRS, звук с микшера выводится по одному сигнальному контакту и возвращается по другому, следуя после этого в блок фильтров.
Left/Mono, Right — Звуковые выходы линейного уровня на ¼" Phono разъемах (небал.). При отсутствии разъема в гнезде Right, стереосигнал суммируется и подается в Left/Mono. 12V Lamp Разъем BNC для 12-вольтовой лампы подсветки на гусиной шее.
MIDI In/Thru/Out — MIDI интерфейс.
Power — Вход для сетевого питания (220В, 50-60Гц)
Габариты: 775 х 457 х 77мм
Масса: 18кг
